Коаксиальный кабель

Коаксиальный кабель (коаксиальная пара) — Пара, проводники которой расположены соосно и разделены изоляцией[1].

Коаксиальный кабель (от лат. co — совместно и axis — ось, то есть «соосный»), также известный как коаксиал (от англ. coaxial), — электрический кабель, состоящий из расположенных соосно центрального проводника и экрана и служащий для передачи высокочастотных сигналов.

Коаксиальный кабель(coaxial), или коаксиал имеет длинную историю. Если в вашем доме есть кабельное телевидение, то вы имеете коаксиальный кабель. Кабельное телевидение использует те же самые принципы, что и широкополосная передача, применяемая в сетях передачи данных. Широкополосная сеть и кабельное телевидение используют важное достоинство коаксиального кабеля - его способность передавать в один и тот же момент множество сигналов. Каждый такой сигнал называется каналом. Все каналы организуются на разных частотах, поэтому они не мешают друг другу.

Коаксиальный кабель обладает широкой полосой пропускания; это означает, что в ней можно организовать передачу трафика на высоких скоростях. Он также устойчив к электромагнитным помехам (по сравнению с витой парой) и способен передавать сигналы на большое расстояние. Кроме того, с технологией передачи сигналов по коаксиальному кабелю хорошо освоились многие поставщики и инсталляторы как кабельных систем, так и различных сетей передачи данных.

Устройство

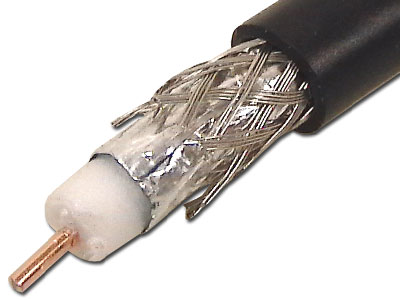

Коаксиальный кабель (см. рисунок) состоит из:

• A — оболочки (служит для изоляции и защиты от внешних воздействий) из светостабилизированного (то есть устойчивого к ультрафиолетовому излучению солнца) полиэтилена;
• B — внешнего проводника (экрана) в виде оплетки, фольги, покрытой слоем алюминия пленки и их комбинаций, а также гофрированной трубки, повива металлических лент и др. из меди, медного или алюминиевого сплава;
• C — изоляции, выполненной в виде сплошного (полиэтилен, вспененный полиэтилен, сплошной фторопласт, фторопластовая лента и т. п.) или полувоздушного (кордельно-трубчатый повив, шайбы и др.) диэлектрического заполнения, обеспечивающей постоянство взаимного расположения (соосность) внутреннего и внешнего проводников;
• D — внутреннего проводника в виде одиночного прямолинейного (как на рисунке) или свитого в спираль провода, многожильного провода, трубки, выполняемых из меди, медного сплава, алюминиевого сплава, омеднённой стали, омедненного алюминия, посеребренной меди и т. п.


Благодаря совпадению центров обоих проводников, а также определенному соотношению между диаметром центральной жилы и экрана, внутри кабеля в радиальном направлении образуется режим стоячей волны, позволяющий снизить потери электромагнитной энергии на излучение почти до нуля. В то же время экран обеспечивает защиту от внешних электромагнитных помех.

История создания

• 1929 год — Ллойд Эспеншид (англ. Lloyd Espenschied) и Герман Эффель из AT&T Bell Telephone Laboratories запатентовали первый современный коаксиальный кабель.
• 1936 год — AT&T построила экспериментальную телевизионную линию передачи на коаксиальном кабеле, между Филадельфией и Нью-Йорком.
• 1936 год — Первая телепередача по коаксиальному кабелю, с Берлинских Олимпийских Игр в Лейпциге.
• 1936 год — Между Лондоном и Бирмингемом, почтовой службой (теперь BT) проложен кабель на 40 телефонных номеров.[2]
• 1941 год — Первое коммерческое использование системы L1 в США, компанией AT&T. Между Миннеаполисом, (Миннесота) и Стивенс Пойнт (Висконсин) запущен ТВ-канал и 480 телефонных номеров.
• 1956 год — Проложена первая трансатлантическая коаксиальная линия, TAT-1.

Применение

Основное назначение коаксиального кабеля — передача сигнала в различных областях техники:

• системы связи;
• вещательные сети;
• компьютерные сети;
• антенно-фидерные системы;
• АСУ и другие производственные и научно-исследовательские технические системы;
• системы дистанционного управления, измерения и контроля;
• системы сигнализации и автоматики;
• системы объективного контроля и видеонаблюдения;
• каналы связи различных радиоэлектронных устройств мобильных объектов (судов, летательных аппаратов и др.);
• внутриблочные и межблочные связи в составе радиоэлектронной аппаратуры;
• военная техника и другие области специального применения.

Кроме канализации сигнала, отрезки кабеля могут использоваться и для других целей:
•кабельные линии задержки;
•четвертьволновые трансформаторы;
•симметрирующие и согласующие устройства;
•фильтры и формирователи импульса.

Категории

Кабели делятся по шкале Radio Guide. Наиболее распространённые категории кабеля:

• RG-8 и RG-11 — «Толстый Ethernet» (Thicknet), 50 Ом. Стандарт 10BASE5;
• RG-58 — «Тонкий Ethernet» (Thinnet), 50 Ом. Стандарт 10BASE2:
• RG-58/U — сплошной центральный проводник,
• RG-58A/U — многожильный центральный проводник,
• RG-58C/U — военный кабель;
• RG-59 — телевизионный кабель (Broadband/Cable Television), 75 Ом. Российский аналог РК-75-х-х («радиочастотный кабель»);
• RG-6 — телевизионный кабель (Broadband/Cable Television), 75 Ом. Кабель категории RG-6 имеет несколько разновидностей, которые характеризируют его тип и материал исполнения. Российский аналог РК-75-х-х;
• RG-11- магистральный кабель, практически незаменим, если требуется решить вопрос с большими расстояниями. Этот вид кабеля можно использовать даже на расстояниях около 600 м. Укреплённая внешняя изоляция позволяет без проблем использовать этот кабель в сложных условиях (улица, колодцы). Существует вариант S1160 с тросом, который используется для надёжной проброски кабеля по воздуху, например, между домами;

«Тонкий» Ethernet

Был наиболее распространённым кабелем для построения локальных сетей. Диаметр примерно 6 мм и значительная гибкость позволяли ему быть проложенным практически в любых местах. Кабели соединялись друг с другом и с сетевой платой в компьютере при помощи Т-коннектора BNC (Bayonet Neill-Concelman). Между собой кабели могли соединяться с помощью I-коннектора BNC (прямое соединение). На обоих концах сегмента должны быть установлены терминаторы. Поддерживает передачу данных до 10 Мбит/с на расстояние до 185 м.
